旧型号产品 【２电平控制】 |
Ｇ７ 【３电平控制】 |
旧型号产品 【２电平控制】 |
Ｇ７ 【３电平控制】 |
|
|
 |
 |
|
|
|
抑制ＰＷＭ控制产生的发射干扰 |
|
省去干扰滤波器或小型化 |
漏电流减小一半 |
|
减少接地故障检测的误动作 |
|
|
|
任何电机都可以运行在最佳状态
即使是停止形自学习精度也很高。
|
| ① 旋转形自学习 |
② 停止形自学习 |
③
线间电阻停止形自学习 |
|
|
|
|
|
|
|
|

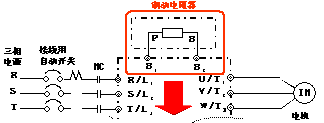

充实的制动功能 |
|
１５ｋＷ以下的全机种内置制动晶体管 |
 |
|
|
|
|
|
|
|
|
丰富的输入输出接口
|
|
新增脉冲指令输入，脉冲监视输出
装备数字量输入信号12点，数字量输出信号6号（Ｇ５数字量输入信号8点，数字量输出信号4号）
|
|
|
|
|
|
可以切换输入端子的方式
可以切换共发射极，共集电极输入端子的方式 可以与多种PLC输出模块相连接 |
| ①共发射极【0Ｖ公共点】NPN設定 |
②共集电极【＋24Ｖ公共点】PNP設定 |
③共发射极（共集电极）【外部+24Ｖ电源】EXT設定 |
|
|
|
|
|
|
|
|
操作简单 |
|
1、有7国语言，5行LCD显示的操作器，容易确认内部参数。
用QUICK程序模式功能参数设置简单快捷。
操作顺序与Varispeed F7一样！
2、标准装备带复制功能的操作器，参数上传/下载简单。
用校验模式，可以一揽子确认已变更了的参数
3、准备了用个人电脑管理变频器参数的支持工具软件 |
|
|
|
|
 |
|
|
|
保养检修简单
★采用脱卸式控制回路端子，在接线状态就可以更换变频器单元
★冷却风扇的支架采用弹性卡扣脱卸
方式，因此风扇更新简单容易。
★用ON/OFF控制，延长风扇使用寿命提高可靠性
★ 可以记录，监视，累计运行时间和冷却风扇累计运行时间，
也可以作为保养的基准。 |
 |
 |
|
|
变频器的专用化
灵活运用凝聚着丰富驱动经验的软件程序库，可以提高机械设备的功能。
用快速用户专用功能，迅速地实现机械所要求的特有功能。 |
 |
充实的节能控制
矢量控制，V/F控制都可以实现在高效率运行状态节能
|
 |
|
|
|
|
|
完善的电源高次谐波对策
全机种（18.5ｋW以上）内装直流电抗器，也对应12相整流 ※１５ｋＷ以下外接可选
|
|
|
|
 |
|
|
|
|
|
|
| ※
请事先准备3绕组变压器 |
|
|
 |
电流失真率８８％ |
|
 |
电流失真率４０％
|
|
 |
电流失真率１２％ |
|
电源电流波形 |
|
|
|
|
|
|
对应世界各地的现场网络
标准装备ＲＳ‐４２２／４８５通信功能，并且,配上选择通信卡可以对应世界各地的通信。 |
|
|
|
|
 |
符合国际标准
适用于世界各地的电源电压
三相 ２００Ｖ系列（２００～２４０Ｖ）
三相 ４００Ｖ系列（３８０～４８０Ｖ）
标准品也可以与共用整流变换等直流电源相连接 |
容量系列
【２００Ｖ级】０.４ｋＷ～１１０ｋＷ （１８机种）
【４００Ｖ级】０.４ｋＷ～３００ｋＷ（２３机种） |
|
|
|
|
与其他公司变频器比较 ①
|
|
项目 |
Varispeed G7 |
VS616G5(参考) |
(M) A500 |
(F) G11S |
(S) VF-A7 |
(H) SJ300 |
|
控制方式 |
V/f控制 |
V/f控制 |
V/f控制 |
V/f控制 |
V/f控制 |
V/f控制 |
|
带PG V/f控制 |
带PG V/f控制 |
带PG V/f控制 |
带PG V/f控制 |
无PG矢量控制 |
无传感器矢量控制 |
|
无PG矢量控制 |
无PG矢量控制 |
无PG矢量控制 |
无PG矢量控制 |
带PG矢量控制 |
|
|
带PG矢量控制 |
带PG矢量控制 |
带PG矢量控制 |
带PG矢量控制 |
|
|
|
PWM方式 |
正弦波PWM控制 |
正弦波PWM控制 |
正弦波PWM控制 |
正弦波PWM控制 |
正弦波PWM控制 |
正弦波PWM控制 |
|
载波频率 |
0.4 – 15.0kHz |
0.4 – 15kHz |
0.7 – 14.5kHz |
0.75 – 15kHz |
0.5 – 15kHz |
0.5 – 15kHz |
|
Soft-PWM控制有 |
|
力矩补偿 |
全自动力矩补偿 |
全自动力矩补偿 |
手动力矩补偿 |
全自动力矩补偿 |
全自动力矩补偿 |
手动力矩补偿 |
|
输出频率范围 |
0.01～400Hz |
0.01～400Hz |
0.01～400Hz |
0.01～400Hz |
0.01～400Hz |
0.01～400Hz |
|
对应电源 |
200V级: |
200V级: |
200V级: |
200V级: |
200V级: |
200V级: |
|
200 – 240V,
50/60Hz |
200 – 230V, 50/60Hz |
200 – 240V, 50/60Hz |
200 – 230V, 50/60Hz |
200 – 230V, 50/60Hz |
200 – 240V, 50/60Hz |
|
400V级: |
400V级: |
400V级: |
400V级: |
400V级: |
400V级: |
|
380 – 480V,
50/60Hz |
380 – 460V, 50/60Hz |
380 – 480V, 50/60Hz |
380 – 480V, 50/60Hz |
380 – 460V, 50/60Hz |
380 – 480V, 50/60Hz |
|
输出容量 |
200V级: |
200V级: |
200V级: |
200V级: |
200V級: |
200V级: |
|
0.4
～
110kW |
0.4
～
110kW |
0.4
～
90kW |
0.2
～
90kW |
0.4
～
90kW |
0.4
～
110kW |
|
400V级: |
400V级: |
400V级: |
400V级: |
400V級: |
400V级: |
|
0.4
～
300kW |
0.4
～
300kW |
0.4
～
280kW |
0.4
～
315kW |
0.75
～
280kW |
0.75
～
280kW |
|
起动力矩 |
150% at 0.3Hz |
150% at 0.5Hz |
|
200%以上 |
200% at 0.5Hz |
200% at 0.5Hz |
|
(新无PG矢量控制) |
(无PG矢量控制) |
(矢量控制) |
(矢量控制) |
|
速度控制范围 |
1: 1000(无PG矢量) |
1:100(矢量控制) |
1:100(矢量控制) |
1: 1000(带PG矢量) |
1:150(矢量控制) |
1:100(矢量控制) |
|
1:200(新无PG矢量控制) |
1: 1000(带PG矢量) |
1: 1000(带PG矢量) |
|
1: 40(V/f控制) |
|
|
|
速度精度 |
±0.2%(矢量控制) |
±0.2%(矢量控制) |
±0.02%(带PG矢量) |
±0.02%(带PG矢量) |
|
±0.5%(矢量控制) |
|
±0.02%(带PG矢量) |
±0.02%(带PG矢量) |
|
过负载能力 |
150% 1min |
150% 1min |
150% 1min |
150% 1min |
150% 2min |
150% 60sec |
|
200% 0.5sec |
200% 0.5sec |
200% 0.5sec |
215% 0.5sec |
200%
0.5sec |
|
过电流级别 |
200%以上 |
約200% |
約200% |
|
|
|
|
制动回路 |
~15kW:
内蔵 |
~15kW:
内蔵 |
~7.5kW:
内蔵 |
~7.5kW:
内蔵 |
~3.7kW:
内蔵(抵抗含) |
~11kW:
内蔵 |
|
18.5kW～:可安装 |
18.5kW～:
可安装 |
11kW～:
可安装 |
11kW～:
可安装 |
5.5kW～:
可安装 |
15kW～:
可安装 |
|
冲击对策(400V級) |
○ |
× |
× |
× |
× |
× |
|
可驱动通用电机 |
|
|
|
与其他公司变频器比较 ② |
| 项目 |
Varispeed G7 |
VS616G5(参考) |
(M) A500 |
(F) G11S |
(S) VF-A7 |
(H) SJ300 |
|
自学习 |
○ |
○ |
○ |
○ |
○ |
○ |
|
对应停止形自学习 |
| 冷却风扇 |
可控制ON/OFF |
× |
○ |
○ |
○ |
○ |
| 控制回路端子 |
脱卸式 |
不可脱卸 |
脱卸 |
不可脱卸 |
不可脱卸 |
脱卸 |
| NPN/PNP切换 |
○ |
× |
○ |
× |
○ |
○ |
| 脉冲输入输出 |
○ |
× |
只有输出 |
只有输出 |
只有输出 |
只有输出 |
|
输入输出点数 |
DI:
12点,DO:
6点 |
DI:
8点,DO:
4点 |
DI:
11点,DO:
6点 |
DI:
11点,DO:
6点 |
DI:
8点,DO:
4点 |
DI:
9点,DO:
6点 |
|
1C*1, 1a*2, PHC*4 |
1C*1, 1a*1, PHC*2 |
1C*1, PHC*5 |
1C*1, 1a*1, PHC*4 |
1C*1, PHC*3 |
1C*1, PHC*5 |
|
AI:
3点 |
AI:
3点 |
AI:
3点 |
AI:
2点 |
AI:
4点 |
AI:
4点 |
|
±0-10V*1, 4-20mA*1 |
±0-10V*2, 4-20mA*1 |
±0-10V*2, 4-20mA*1 |
±0-10V*1, 4-20mA*1 |
0-10V*3, 4-20mA*1 |
0-10V*2, 4-20mA*1 |
|
AO:
2点
±0-10V*2 |
AO:
2点
±0-10V*2 |
AO:
2点
0-10V*2 |
AO:
2点
0-10V*2 |
AO:
2点
0-10V*2 |
AO:
3点
0-10V*2,
ﾊﾟﾙｽ*1 |
| 多段速 |
17段速 |
8段速 |
16段速 |
16段速 |
16段速 |
16段速 |
| 节能控制 |
○ |
○ |
○ |
○ |
○ |
○ |
| 力矩控制 |
○ |
△ |
○ |
○ |
○ |
○ |
| 时间输入输出 |
○ |
○ |
× |
× |
× |
× |
| 力矩限制 |
○ |
○ |
○ |
○ |
○ |
○ |
|
操作器 |
LCD表示 |
LCD表示 |
LED表示 |
LED+LCD |
LED表示 |
LED表示 |
|
对应7国语言 |
对应7国语言 |
(LCD可选) |
| 监视项目 |
45項目 |
38項目 |
23項目 |
12項目 |
30項目 |
8項目 |
| 故障历史/轨迹 |
○ |
○ |
只有历史 |
○ |
○ |
○ |
| 变更参数一览表 |
○ |
○ |
× |
× |
× |
× |
| 用户初始值 |
○ |
○ |
○ |
× |
× |
× |
| 用户参数 |
○ |
○ |
○ |
× |
× |
○ |
| 拷贝功能 |
○
内置标准操作器 |
×(要拷贝单元) |
○ |
× |
× |
× |
| 闪存器 |
○ |
○ |
|
|
○ |
|
| 高谐波对策 |
DCL内蔵 |
○
18.5kW以上) |
○
(18.5kW以上) |
× |
× |
× |
× |
|
DCL外接 |
○ |
○ |
○ |
○ |
○ |
○ |
|
12相整流 |
○(18.5kW以上) |
× |
× |
× |
× |
× |
|
对应规格 |
CE,UL/cUL(准备中) |
CE,UL/cUL |
CE,UL/cUL |
CE,UL/cUL |
CE对应标准 |
CE,UL/cUL |
|
对应标准 |
对应专用品 |
对应标准 |
对应标准 |
(滤波器) |
对应标准 |
| 对应通信 |
RS-485标准装备 |
RS-232C标准装备 |
RS-485标准装备 |
RS-485标准装备 |
RS-485/232C标准装备 |
RS-485标准装备 |
| 对应现场总线 |
○ |
○ |
○ |
× |
○ |
○ |
|
|
|
|
|
