ZX18系列电阻器是一种使用合金钢材料作为电阻元件的新型电阻器产品，该产品在配大容量电动机情况下，电阻器箱数少于其它型式电阻器产品。且产品耐震动，无氧化，防腐蚀，无电感,阻值稳定，功率达5.6Kw.是替代其它旧型电阻器的首选型号。是变频器制动电阻的首选。
|
|

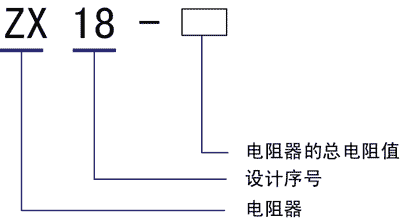

| 型号： |
|
|
|
|
根据变频器选择电阻器的阻值及功率时，请参照制动单元/制动电阻部分

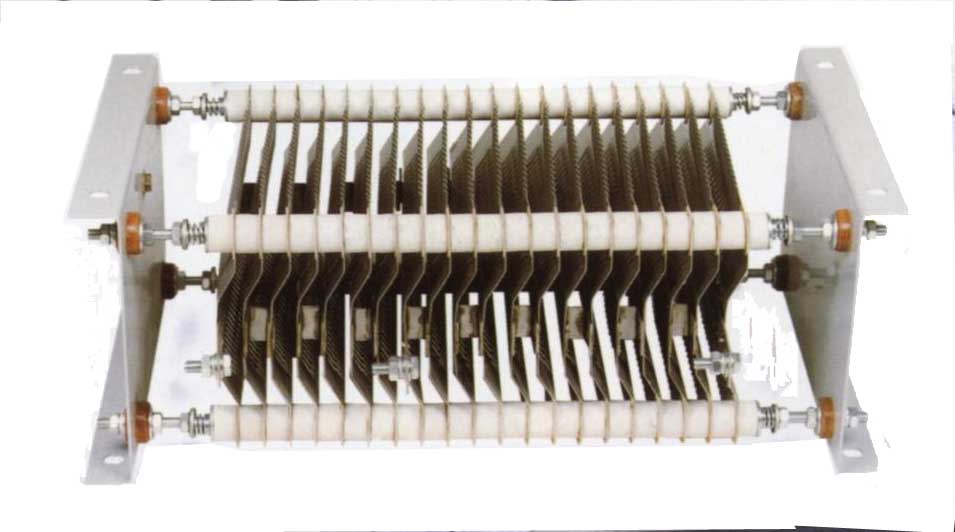

电阻器外形及安装尺寸：
|
|
|
|
ZX-18系列不锈钢电阻器适用于交流50HZ电压至1140V及直流电压至1000V的电路，主要作为电动机起动，制动与调速用。
结构特征：
电阻元器件由不锈钢板加工成网状形，元件四角均有孔，供组装使用，在每片电阻元件之间装有凹凸形瓷件片间设隔绝瓷块，以达到绝缘防短路。电阻元件连接处氩弧点焊碰接，电接触可靠良好，元件紧固采用防震及热涨冷缩装置，以防接触面松动。产品外形结构分敞开式（户内型）防滴式（户外型），箱柜式（电控箱型）三种供任选。
技术性能:
-18系列电阻器安全可靠，具有容量大，耐腐蚀，无感应，无接触电阻，阻值稳定，误差为总阻值±7.5％，使用寿命长，电阻器功率可达到5.6KW，优于取代老式电阻器，广泛适用于各类绕线型电动机的使用。
产品用途：
合金板形电阻器具有安全可靠的产品性能，其容量大，耐腐蚀，寿命长，无维修等优点，特别在大功率电动机的匹配电阻更显示其优越性，从经济安全环境适应等多方面考虑，其有着广泛的应用前景。
|
|
技术性能参数：
|
|
序号
|
型号
|
额定工作电流
A
|
电阻值Ω Resistance V Lueahml With Heat
|
电阻元件
|
|
总的电阻
|
分级的Of
Each Shift
|
型号Type
|
数量Quant
|
|
1
|
2
|
3
|
4
|
5
|
|
1
|
ZX18-0.1
|
237
|
0.1
|
0.02
|
0.02
|
0.02
|
0.02
|
0.02
|
ZC3-1-1
|
20
|
|
2
|
ZX18-0.14
|
200
|
0.14
|
0.028
|
0.028
|
0.028
|
0.028
|
0.028
|
ZC3-1-2
|
|
3
|
ZX18-0.2
|
167
|
0.2
|
0.04
|
0.04
|
0.04
|
0.04
|
0.04
|
ZC3-1-3
|
|
4
|
ZX18-0.28
|
141
|
0.28
|
0.056
|
0.056
|
0.056
|
0.056
|
0.056
|
ZC3-1-4
|
|
5
|
ZX18-0.4
|
118
|
0.4
|
0.08
|
0.08
|
0.08
|
0.08
|
0.08
|
ZC3-1-5
|
|
6
|
ZX18-0.56
|
100
|
0.56
|
0.112
|
0.112
|
0.112
|
0.112
|
0.112
|
ZC3-1-6
|
|
7
|
ZX18-0.8
|
84
|
0.8
|
0.16
|
0.16
|
0.16
|
0.16
|
0.16
|
ZC3-1-7
|
|
8
|
ZX18-1.1
|
71
|
1.1
|
0.22
|
0.22
|
0.22
|
0.22
|
0.22
|
ZC3-1-8
|
|
9
|
ZX18-1.6
|
59
|
1.6
|
0.32
|
0.32
|
0.32
|
0.32
|
0.32
|
ZC3-1-9
|
|
10
|
ZX18-2.2
|
50
|
2.2
|
0.44
|
0.44
|
0.44
|
0.44
|
0.44
|
ZC3-2-1
|
|
11
|
ZX18-3
|
43
|
3
|
0.6
|
0.6
|
0.6
|
0.6
|
0.6
|
ZC3-2-2
|
|
12
|
ZX18-4.2
|
37
|
4.2
|
0.84
|
0.84
|
0.84
|
0.84
|
0.84
|
ZC3-2-3
|
|
13
|
ZX18-5.6
|
32
|
5.6
|
1.12
|
1.12
|
1.12
|
1.12
|
1.12
|
ZC3-2-4
|
|
14
|
ZX18-8
|
27
|
8
|
1.6
|
1.6
|
1.6
|
1.6
|
1.6
|
ZC3-2-5
|
|
15
|
ZX18-11.2
|
22
|
11.2
|
2.2
|
2.2
|
2.2
|
2.2
|
2.2
|
ZC3-2-6
|
|
16
|
ZX18-16
|
19
|
16
|
3.2
|
3.2
|
3.2
|
3.2
|
3.2
|
ZC3-2-7
|
|
17
|
ZX18-2
|
53
|
2
|
0.4
|
0.4
|
0.4
|
0.4
|
0.4
|
ZC3-3-1
|
|
18
|
ZX18-2.5
|
47
|
2.5
|
0.5
|
0.5
|
0.5
|
0.5
|
0.5
|
ZC3-3-2
|
|
19
|
ZX18-3.3
|
41
|
3.3
|
0.66
|
0.66
|
0.66
|
0.66
|
0.66
|
ZC3-3-3
|
|
20
|
ZX18-4
|
37
|
4
|
0.8
|
0.8
|
0.8
|
0.8
|
0.8
|
ZC3-3-4
|
|
21
|
ZX18-5
|
34
|
5
|
1
|
1
|
1
|
1
|
1
|
ZC3-3-5
|
|
22
|
ZX18-6.6
|
29
|
6.6
|
1.32
|
1.32
|
1.32
|
1.32
|
1.32
|
ZC3-3-6
|
|
23
|
ZX18-7
|
28
|
7
|
1.4
|
1.4
|
1.4
|
1.4
|
1.4
|
ZC3-3-7
|
|
24
|
ZX18-9
|
25
|
9
|
1.8
|
1.8
|
1.8
|
1.8
|
1.8
|
ZC3-3-8
|
|
25
|
ZX18-11
|
23
|
11
|
2.2
|
2.2
|
2.2
|
2.2
|
2.2
|
ZC3-3-9
|
|
26
|
ZX18-14.5
|
20
|
14.5
|
2.9
|
2.9
|
2.9
|
2.9
|
2.9
|
ZC3-3-10
|
|
27
|
ZX18-19.5
|
17
|
19.5
|
3.9
|
3.9
|
3.9
|
3.9
|
3.9
|
ZC3-3-11
|
|
28
|
ZX18-28
|
14
|
28
|
5.6
|
5.6
|
5.6
|
5.6
|
5.6
|
ZC3-3-12
|
|
29
|
ZX18-35
|
13
|
35
|
7
|
7
|
7
|
7
|
7
|
ZC3-3-13
|
|
30
|
ZX18-44
|
11
|
44
|
8.8
|
8.8
|
8.8
|
8.8
|
8.8
|
ZC3-3-14
|
|
31
|
ZX18-58
|
9.8
|
58
|
11.6
|
11.6
|
11.6
|
11.6
|
11.6
|
ZC3-3-15
|
|
32
|
ZX18-80
|
8.4
|
80
|
16
|
16
|
16
|
16
|
16
|
ZC3-3-16
|
|
|
注:
1-16电阻元件可相互组装，与17-32电阻元件不可相互组装。
|
|
|
